ZLB 零損耗深度限流裝置
應用場景:

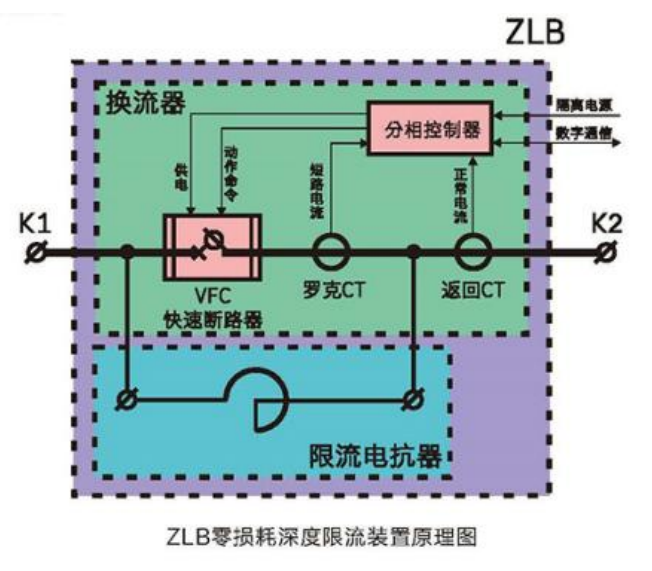

隨著各類型用電企業的發展壯大,用電負荷大舉攀升,各企業電網系統的短路電流已經接近或達到負載側真空斷路器的最大使用極限,企業面臨真空斷路器開斷容量不足,變壓器抗短路電流沖擊能力不足等問題,已經嚴重威助了企業的安全運行。我公司根據市場發展需求,開發出零損耗深度限流裝置(簡稱 ZLB),其結構由 VFC 快速渦流驅動開關與深度限流電抗器并聯組成,具有運行時無損耗、無壓降,短路時限流能力強且可自動復位等特點。
產品價值:
● 動作速度快
ZLB 采用了快速渦流驅動技術、短路電流快速識別技術以及相控技術。ZLB測控單元可實現 2ms 內判斷并發信號,快速開關 5ms 分閘。
● 開斷能力強
快速開關為分相獨立機構,各相動作均為臨界過零時刻開斷,燃弧時間最小,短路開斷能力可達到 80kA。
● 限流效果好
根據系統需要,可將短路電流限制 50%以下,設備免受巨大的短路電流沖擊,系統內斷路器開斷短路電流也相應降低。
● 使用壽命長
VFC 快速開關采用渦流驅動機構,機械壽命及可靠性高,同時采用相控過零點開斷技術,開斷時燃弧量極小,開斷容量大且開斷次數多。
產品特點:
1、系統正常運行時,VFC 快速開關合閘,ZLB 無損耗運行;
2、系統短路時,VFC 快速開關分閘,ZLB 可在 10 毫秒左右限制短路電流:
3、短路故障切除后,限流電抗器退出,恢復無損耗的運行。

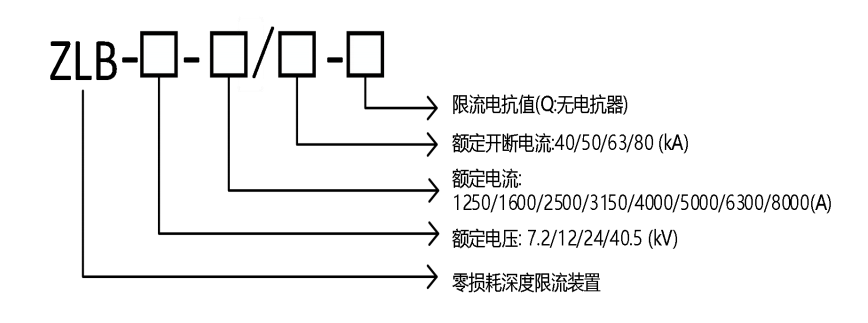

產品型號:
