快速開關接地保護裝置應用場景
配電接地故障防控

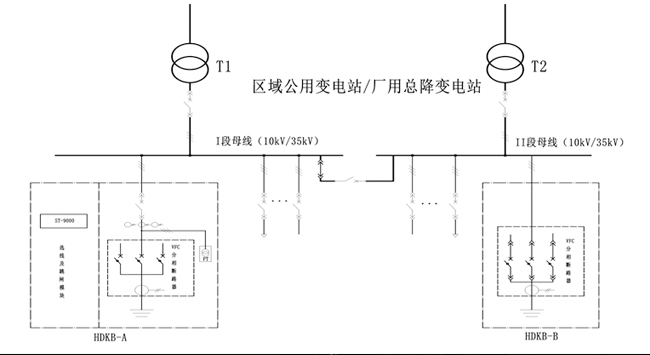

當中性點非有效接地系統發生單相接地故障時,HDKB快速開關接地保護裝置內VFC分相斷路器快速合閘故障相,15ms內完成接地保護動作,將故障相直接接地并選出故障線路。維持系統線電壓的水平,避免接地過電壓導致的電纜放炮,設備絕緣損壞以及避雷器爆炸事故。
為公共配電網及企業內部配電網因單相接地故障造成的事故擴大提供防控保障,提升供電可靠性,降低單相接地故障造成的損失。

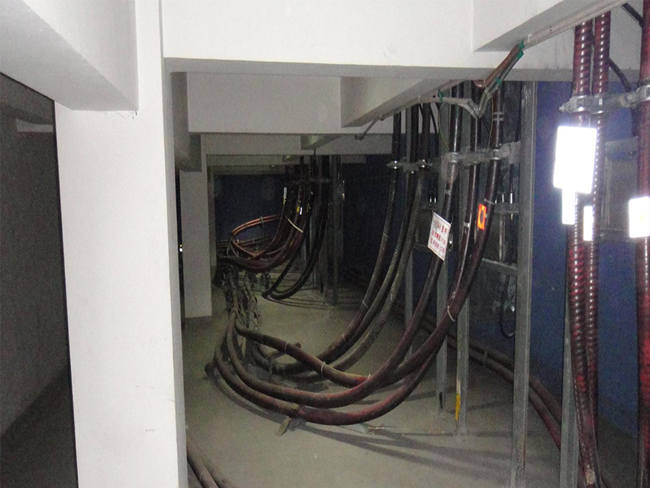

企業內部配電網
冶金、鋼鐵、化工、造紙、水泥、煤化工等高耗能企業內部總降變電站或各廠區變電站10kV~35kV母線段,中性點非有效接地系統,出線采用電纜出線或架空線路與電纜出線混合電網。

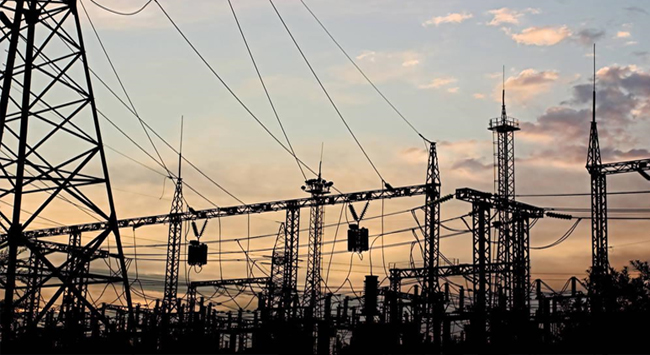

公共配電網
區域型變電站內10kV~35kV母線段,中性點非有效接地系統。
